SONY STR-6000
¥69,800(1970年頃?)
解説
ESシリーズの高い性能を凝縮したステレオレシーバー。
アンプは最大出力130Wで定格出力も連続で50Wx2の余裕を持たせる事で、当時人気があったARタイプのような能率が低めのスピーカーにも対応を図っています。
FMチューナー部のフロントエンドには周波数直線5連バリコン、高周波増幅段および混合段には2個のFETを採用しており、高感度と妨害排除能力を備えています。
IFアンプは6素子のソリッドステートフィルターと、3段の対称型ダイオードリミッターを含む6段のリミッター回路で構成しています。

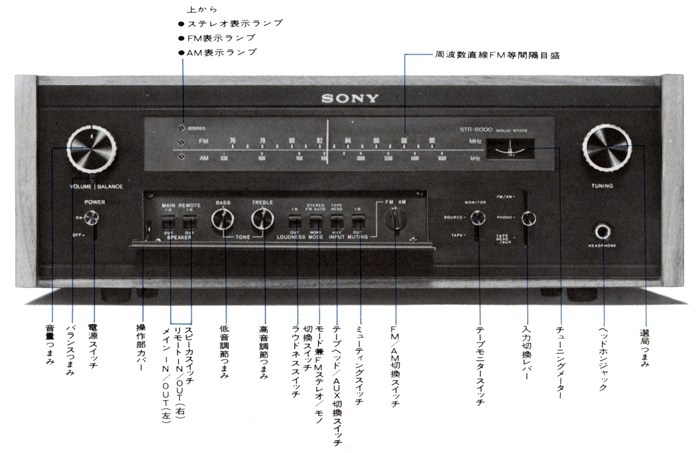

使用頻度の少ないツマミは扉の中に収納したデザインを採用しており、使いやすいデザインとしています。
セレクター部分にはレバー式を採用しており、よく使用するPhono、Tuner、Auxはレバーひとつで切換が可能にしています。これによりロータリースイッチを何段も切り換える必要がありません。
チューナー部にFETを用いたミューティング回路を搭載しており、FM選局時の局間ノイズを抑えています。
AMチューナー部には180mmの大型バーアンテナやソリッドステートフィルターを用いたIFアンプあんど、感度、選択ドともに注意を払った設計となっています。
ラウドネス機能を搭載しています。
ウォルナットのキャビネットを装備しており、黒色アルマイト仕上げのパネル面やダイヤカットつまみと共に高級感を持たせたデザインとしています。
機種の定格
型式 | FMステレオ/AMレシーバー |
<オーディオ部> | |
ダイナミックパワー | 130W(8Ω、両ch動作時) |
定格出力 | 50W+50W(8Ω) |
ダンピングファクター | 50以上(8Ω) |
混変調歪率 | 0.2%以下(定格出力時) 0.15%以下(1W出力時) |
高調波歪率(1kHz) | 0.2%以下(定格出力時) 0.1%以下(1W出力時) |
周波数特性 | 20Hz~60kHz +0 -3dB |
S/N | Phono:70dB以上 Aux、Tape:100dB以上 |
残留雑音 | 0.08μW以下 |
トーンコントロール | Bass:±10dB(100Hz) Treble:±10dB(10kHz) |
ラウドネスコントロール(30dB減衰時) | +5dB(50Hz)、+5dB(10kHz) |
入力感度/インピーダンス | Phono:2.1mV/47kΩ Aux、Tape:180mV/100kΩ Rec/PB(input):180mV/100kΩ Tape Head:1.5mV/200kΩ |

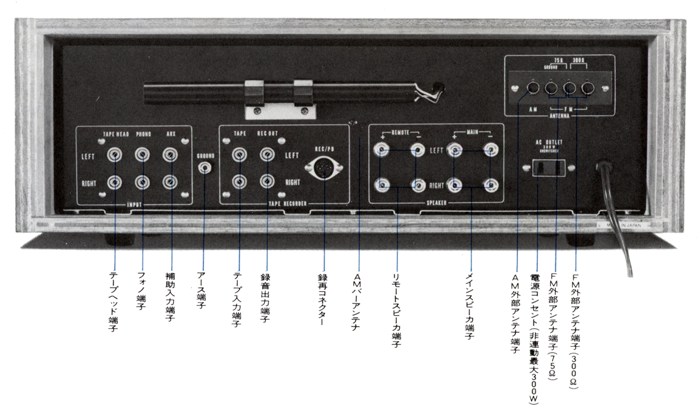

出力レベル/インピーダンス | Rec:160mV/15kΩ Rec/PB(output):25mV/82kΩ Speaker:4Ω~16Ω、2系統 Headphone:8Ω |
<FMチューナー部> | |
受信周波数 | 76~90MHz |
実用感度 | 2.0μV(IHF) |
S/N | 65dB |
キャプチャーレシオ | 1.5dB |
選択度 | 80dB(IHF) |
イメージ妨害比 | 90dB |
中間周波妨害比 | 100dB |
スプリアス妨害比 | 100dB |
AM抑圧比 | 50dB |
周波数特性 | 20Hz~15kHz +0 -1dB |
歪率 | mono:0.5% stereo:0.8% |
ステレオセパレーション | 38dB以上(1kHz) |
自動ステレオスイッチングレベル | 5μV |
19kHz、38kHz抑圧比 | 55dB |
アンテナ | 300Ω平衡型 75Ω不平衡型 |
<AMチューナー部> | |
受信周波数 | 530~1,605kHz |
感度 | 44dB/m(バーアンテナ) 10μV(外部アンテナ) |
S/N | 50dB(入力5mV時) |
イメージ妨害比 | 43dB(1400kHz) |
中間周波妨害比 | 38dB(1000kHz) |
歪率 | 1.0%(入力5mV時) |
アンテナ | フェライトバーアンテナ、外部端子付き |
<総合> | |
使用半導体 | トランジスタ:60個 FET:3個 ダイオード:40個 |
電源 | AC100V、50Hz/60Hz |
電源コンセント | unswitched:300W |
消費電力 | 130W |
外形寸法 | 幅473x高さ168x奥行370mm |
重量 | 13.8kg |
付属品 | フィーダーアンテナx1 ピンプラグx2 ショートプラグx4 |
