MICRO DDL-150
￥210,000(1977年発売)
解説
ロングアーム向けのダイレクトドライブアームレスプレイヤー。
DDL-150ではサーボ回路を備えたコントロールボックスが独立した設計となっており、電源部をプレイヤー本体から遠ざける事でリーケージフラックスの影響を少なくしています。また、キャビネットに必要以上のホールカットを避けて強度を高めています。

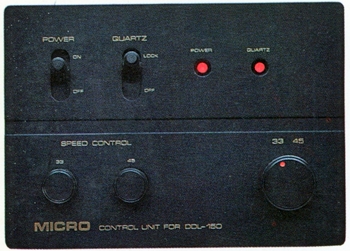

コントロールボックスでは電源ON/OFFや回転数切換、各ピッチコントロール、クォーツロックのON/OFFを行えます。

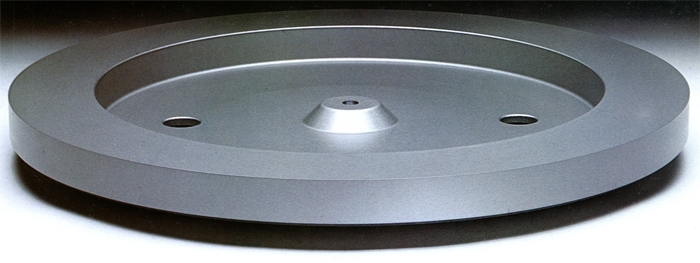

ターンテーブルには直径40cmで5.2kgのアルミダイキャスト製ターンテーブルを採用しており、慣性モーメントは1500kg・cm2となっています。これによりディスク演奏時に起こる急激な音溝変化やそれに伴う負荷変動による影響を抑え、サーボ回路でも補正しきれないパルス的な負荷変動を排除しています。

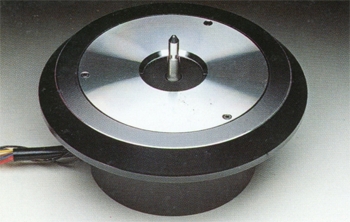

駆動モーターにはクォーツロックによるPLLサーボDCモーターを採用しています。
重量級ターンテーブルを回転する場合に軸受部に対する過重や摩耗による経年変化が問題となります。これに対処するため、あえて軸受を交換する事で初期性能を維持する方式を採用しています。軸受の摩耗度は1,000時間で0.1mmとなっており、0.3mmまでは性能上問題がない設計となっています。軸受は簡単に交換できるほか、1個スペアが付属しています。
また、モーターの過剰トルクによるS/N比の劣化を考慮し、起動トルクは2.200g・cmとなっています。

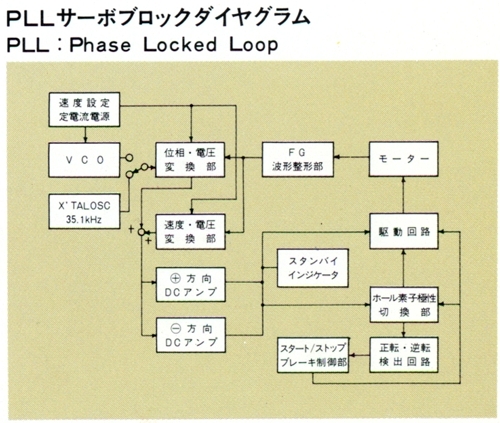

サーボ回路はFG速度検出回路と位相比較回路の2つの制御回路で構成されており、ターンテーブルの回転数をモーターに内蔵された速度検出コイル(FG)で周波数として検出し、水晶発振器を用いた基準周波数と位相比較して誤差を補正しています。これにより電子回路を用いた機器で避けられなかった初期ドリフトや温度特性の改善と、対負荷特性の向上など定速性を高めています。
クォーツロックによるPLLサーボ回路を採用した事で回転数偏差は20ppm(0.002%)を実現しており、確実に規定回転数が得られるためストロボスコープを省略した設計としています。
規定速度に入るまでスタンバイランプが点滅する設計となっており、ターンテーブルが規定速度に達するとランプが消灯します。

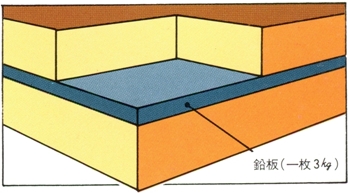

キャビネット部は自重10kgあり、パーチクルボードと3kgの鉛板によるサンドイッチ構造となっています。これにより共振点を低くすると共に剛性を高め、ターンテーブルとのバランスをとりつつ外部振動に強い構造を実現しています。
外観は天然ブラジリアンローズを用いた仕上げとなっています。
脚部には特殊ゴムタイヤを採用する事でアブソーバーとしての効果を高めた大型インシュレーターを採用しています。
トーンアームのマウントベースには比重の大きい真鍮を採用しており、1.6kgと十分な質量をもたせる事で外部振動を遮断しています。
さらに、長さ50mmで径5mmの鉄ボルトによる6本締め構造とする事でプレイヤーベースとアームマウント、トーンアームが一体化されています。

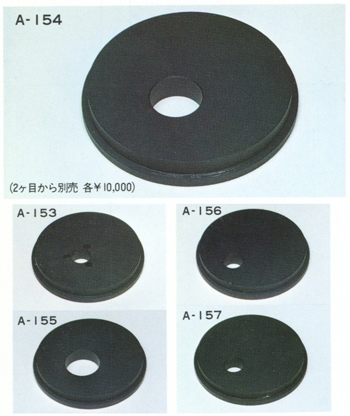

マウントベースは市販のロングアームに合わせて5種類あり、1個が付属すると共に別売りオプションとしても販売されました。
ターンテーブルシートによる音質の変化も考慮し、天然ゴムと高比重充填材を練り合わせた新開発のゴムシートを採用しています。
別売りオプションとしてツインアーム用のサブベースがありました。

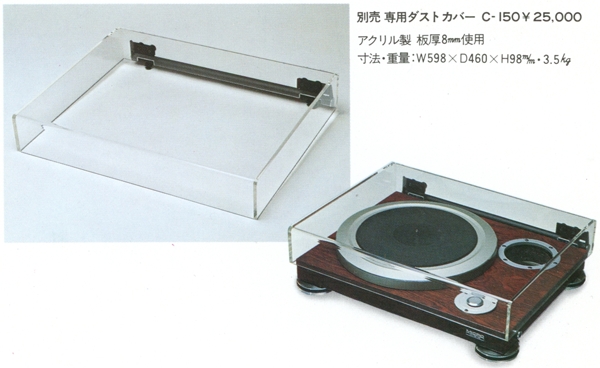

別売りオプションとして専用のダストカバーがありました。
このダストカバーには板厚8mmのアクリルを使用しています。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
機種の定格
| 型式 | レコードプレイヤー | ||||||||||||||||||||||||||||||
| 駆動方式 | ダイレクトドライブ | ||||||||||||||||||||||||||||||
| モーター | クォーツロックによるPLLサーボDCモーター | ||||||||||||||||||||||||||||||
| 回転数 | 33・1/3、45rpm | ||||||||||||||||||||||||||||||
| 回転数微調整範囲 | ±6%(クォーツOFF時) | ||||||||||||||||||||||||||||||
| ターンテーブル | 40cmアルミ製、5.2kg | ||||||||||||||||||||||||||||||
| 慣性モーメント | 1,500kg・cm2 | ||||||||||||||||||||||||||||||
| 起動トルク | 2.2kg・cm | ||||||||||||||||||||||||||||||
| 回転数偏差 | 20ppm(0.002%) | ||||||||||||||||||||||||||||||
| 負荷変動 | 0%(針圧150g最外周) | ||||||||||||||||||||||||||||||
| SN比 | 63dB(JIS)以上 | ||||||||||||||||||||||||||||||
| 回転ムラ | 0.02%WRMS以下 | ||||||||||||||||||||||||||||||
| 外形寸法 | 本体:幅600x高さ140x奥行472mm コントロールボックス:幅120x高さ92x奥行470mm |
||||||||||||||||||||||||||||||
| 重量 | 本体:21.6kg コントロールボックス:5kg |
||||||||||||||||||||||||||||||
| 別売 | 真鍮製マウントベース(￥10,000)
|
