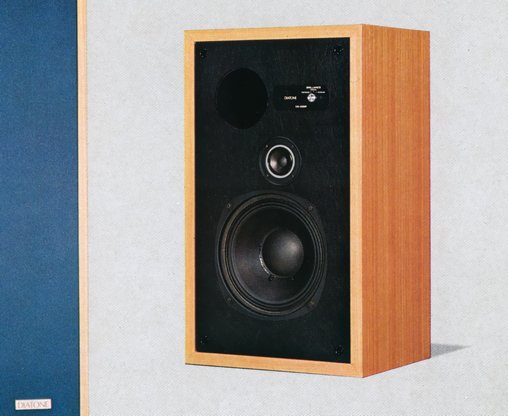

DIATONE DS-22BR
¥22,000(1台、1973年発売)
¥25,000(1台、1974年頃)
解説
基本に忠実な設計を行い、より自然な音質を実現した2ウェイスピーカーシステム。
DS-22BRはブックシェルフ型としては高い能率を実現しており、小出力アンプでの駆動が可能です。
低域には20cmコーン型ウーファーを搭載しています。
このユニットは、モニタースピーカー2S-208のウーファーをベースに開発されたもので、コーンが一種のメカニカルフィルターを形成することで理想的な減衰特性を持たせ、クロスオーバー付近での位相歪を排除しています。
また、キャビネットとマッチングした設計を採用することでダンピングの効いた低音再生を実現しています。
高域には5cmコーン型トゥイーターを搭載しています。
フロントバッフルには3段ステップで調整できるブリリアンス・コントロールを搭載しています。
エンクロージャーにはバスレフ方式を採用しています。また、バッフル板周辺のエッジを排除したエッジレスキャビネットとすることで指向特性を改善しています。
ウォールナット仕上げと白いネットを用いたDS-22BRと、白木に青いネットを用いたDS-22BR-Wの2種類のバリエーションがありました。
機種の定格
方式 | 2ウェイ・2スピーカー・バスレフ方式・ブックシェルフ型 |
使用ユニット | 低域用:20cmコーン型 高域用:5cmコーン型 |
公称インピーダンス | 8Ω |
再生周波数帯域 | 50Hz~20kHz |
クロスオーバー周波数 | 2kHz |
出力音圧レベル | 93dB/W(新JIS) |
最大入力 | 30W |
レベルコントロール | 3ポジション |
外形寸法 | 幅330x高さ550x奥行284mm |
重量 | 12kg |
