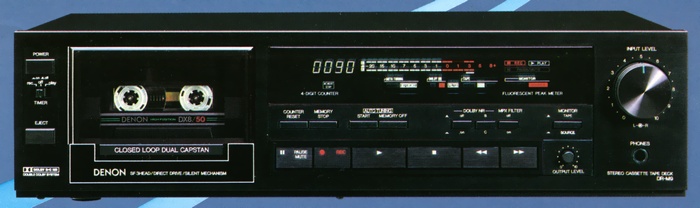

DR-M9の画像
 解説

Mシリーズの第3世代モデルにあたるカセットデッキ。

メカニズム部には2キャプスタン方式を採用しています。この方式ではヘッドを中心に2組のキャプスタンとピンチローラーを設置しており、2つのキャプスタンはそれぞれのフライホイールの径を変えることでキャプスタンの回転数にわずかに差をつけています。これによりヘッド付近での適度なテープテンションを発生させて良好なヘッドタッチを得るとともに、カセットハーフ内におけるハブのあばれやテープのスリップシートとの摺動等で発生するテープ振動などの外乱もヘッド面に影響を与える前に断ち切り、変調ノイズの少ないクリアな音質を得ています。
また、テイクアップ側のキャプスタンには摩擦係数を上げるため特殊処理が施されています。

キャプスタンモーターにはダイレクトドライブモーターを採用しています。このモーターでは独自の平面対向形設計を採用することで強い回転トルクを得るとともにトルクムラを解消しています。また、ブラシレス構造なため、電気ノイズを発生せず、耐久性も向上しています。
さらにキャプスタンはダイレクトに駆動され、フライホイール面につけられた速度検出機構との組合せによって直接サーボすることで、ワウフラッターを向上しています。サーボ回路には全周積分サンプル&ホールド方式のFGサーボを採用しており、高利得で高い安定性を得ています。

リールモーターにはビデオデッキなどにも使用されている低コッキングの5極モーターを採用しています。
また、リールモーターの回転数とトルクの関係特性を生かしたノンスリップ・リールドライブ機構の採用により、常に均一な巻取りテンションを実現しています。また、温度や経時により微妙に変化するスリップ機構を排除することで安定したテープ巻上げを実現しています。

メカノイズを排除するためサイレントメカニズムを採用しています。
この方式ではメカ制御専用モーター方式を採用しており、プランジャーなどを排し、ギア・レバーなどの複雑な動力伝達機構を持たないため、無騒音で信頼性の高いシンプルなメカニズムを実現しています。
また、モーターカム駆動で問題となるタイムラグによるテープのオーバーランを解消するためコンピューター制御を導入しており、光学式検出カウンターや、独自の位置検出用エンコーダーとメカ駆動用モーターの間にコンピューターを設置し、テープのポイント探しと駆動モードの確認を行うことで正確な制御を実現しています。
このサイレントメカニズムでは、モーターメカ制御でありながら留守録音時などの停止状態ではメカはストップ位置に戻っているため、ピンチローラーやテープの変形がありません。
さらに、DR-M9とDR-M8ではメカ制御専用モーターに低振動モーターを新たに採用しており、さらなる静音化を実現しています。

録再ヘッドにはSF(スーパーフリケンシー)コンビネーションヘッドを採用しています。
SFヘッドでは、録音ヘッド部に飽和磁束密度の高いスーパーパーマロイコアを採用しており、耐摩耗性を増強して各種テープのMOLを最大限に発揮しています。また、再生ヘッド部には高域損失が少なく耐摩耗性にも優れた高密度フェライトコアを採用しており、しかも磁性粒子を従来の1/2以下とすることで摺動ノイズや温度変化による磁気特性の変動を改善しています。
さらに、録音ギャップと再生ギャップの平行ズレを1/20度以内に抑えることで録再アジマスのズレを改善しています。また、コイルには無酸素銅線を採用しており、ワイドな周波数特性を獲得しています。

電源回路はアンプ系とロジック系を完全に分離することで相互干渉を排除しています。

録音アンプと再生アンプにはローノイズ設計の差動入力プッシュプルDCアンプ回路を採用しており、±2電源方式により高圧電源を供給しています。これによりダイナミックレンジを拡大し、信号伝送系でのクリッピング歪を防止しています。さらに再生ヘッドと初段アンプ間のコンデンサーを除去し、終段までDCアンプで構成しています。
バイアス回路には安定度の高い新開発トランスとプッシュプル構成を採用しており、バイアス波形歪を改善することで消去ノイズを低減しています。

各テープに合わせたチューニングが可能なコンピューターチューニング機能を搭載しています。
この機能ではコンピューターが自動的にテープに最適なポジションを設定し、周波数特性をフラットに設定します。

ノイズリダクションシステムとしてドルビーBタイプとドルビーCタイプを搭載しています。
これらの回路はダブルドルビー構成となっており、アフター(同時)モニター時にもドルビー再生が可能となっています。

MPXフィルタースイッチを搭載しており、FMの電波に含まれる19kHzのパイロット信号をカットすることでドルビーの誤動作を防止できます。

テープカウンターやレベルメーターに加え各種の表示も一体化した集中ディスプレイを採用しています。
このディスプレイでは自動的にテープポジションを表示するとともに、そのポジションでの録音レベルの目安をバーグラフ上に表示します。さらに1.5秒ごとにオートリセットされるピークホールドも採用しています。

ヘッドホンのボリューム調節にも使用できる出力レベルコントロールを搭載しています。

タイマーPlay/Rec機構を搭載しており、別売りタイマーを接続することで留守録音や目覚し再生が可能です。

ワンタッチレックポーズ機構を搭載しており、Recボタンを押すだけで録音スタンバイ状態となります。

Pause/Mute機構を採用しており、レックミュートとポーズを1つにまとめることで操作性を向上させています。
このスイッチでは、録音時に押し続けるとレックミュート、離すとポーズとなり、再びプレイスイッチを押すと録音状態に戻ります。

後追い録音機構を搭載しており、テープを走行させたままの再生状態からワンタッチで録音状態に移れます。

リモコン端子を搭載しており、別売りリモコンユニットRC-57を使用できます。

機種の定格
型式 カセットデッキ
トラック方式 4トラック2チャンネルステレオ
テープセレクター 3段オートテープセレクター(Normal、CrO2、Metal)
ヘッド 録再:SFコンビネーションヘッド
消去:ダブルギャップフェライトヘッド
モーター キャプスタン用:FGサーボDDモーター
リール用:5極DCモーター
メカ制御用:低振動DCモーター
ワウ・フラッター ±0.04%(W.Peak)
0.027%(WRMS)
早巻時間 約90秒(C-60)
総合周波数特性(入力-20VU) Metalテープ:20Hz~22kHz(25Hz~20kHz ±3dB)
総合SN比 73dB以上(3%THDレベルに対して、CCIR/ARM測定法)
入力端子 Line:77.5mV/50kΩ不平衡
出力端子(Vol.max) Line:775mV/10kΩ負荷時
Headphone:1.2mW/8Ω負荷時(8Ω~1.2kΩヘッドホンに適合)
電源 AC100V、50Hz/60Hz
消費電力 22W
外形寸法 幅434x高さ115x奥行286mm
重量 5.8kg
別売:リモコンユニット RC-57(¥6,000)
コード長 5m
外形寸法 幅38x高さ17x奥行120mm
重量 約160g(コード含む)
