DENON/COLUMBIA DA-302
※1965年発売
¥25,000(1975年頃)
解説
MCカートリッジDL-103専用として開発されたインテグレーテッド型トーンアーム。
NHKをはじめ民法各局で業務用として採用されました。
カートリッジとトーンアームの一体化を図り、性能を最大限に発揮するため、針圧は付属ヘッドシェルを使用した状態で最適針圧の2.5gに精密に調整されており、後部ウェイトは固定されています。
回転軸受部の水平回転軸受にはミニチュアボールベアリングを採用しており、長期間にわたって高感度・高信頼性を確保しています。
また、上下回転部の摩擦の安定を得るため、特に摩擦変化の少ないアンギュラ型ミニチュアベアリングと、焼入れのうえ精密研磨仕上げしたピボットを使用しており、次受け部は特殊弾性体によって保護されています。これにより外部からの振動や衝撃に対して非常に安定した性能を確保しています。
カートリッジの接続部には金メッキを採用しており、接触不良などによるトラブルを防いでいます。

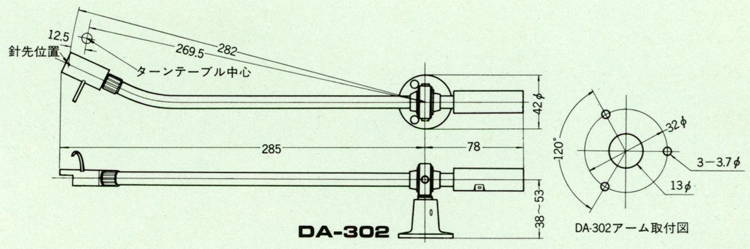

機種の定格
型式 | スタティックバランスJ型トーンアーム |
全長 | 363mm |
有効長 | 282mm |
オフセット角 | 18゜ |
オーバーハング | 12.5mm |
トラッキングエラー | 2゜MAX |
針圧 | 2.5g固定(DL-103/DL-103S仕様) |
シェル自重 | 約5g |
シェルコネクタ | 4Pコネクタ |
取付可能ボード厚 | ビス止め |
出力ケーブル | PVC絶縁プログラムケーブル0.07/5、5芯 |
線間容量 | 約30pF |
