AKAI GXC-735D
¥98,800(1979年頃)
解説
クイックリバース方式を採用したステレオカセットデッキ。

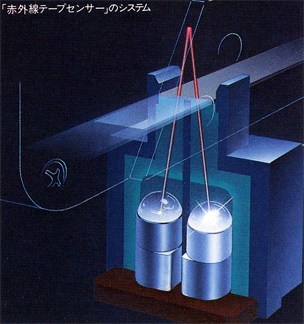

独自の赤外線テープセンサーを用いたクイックリバース機構を採用しています。
この方式では録再ヘッド直前に赤外線テープセンサーを設置しており、磁気テープが終了してリーダーテープが通過する時に鋭く検知する事で瞬時にリバース機構が動作します。これにより従来あったリーダーテープ分の空白部分を大幅に減らし、空白は僅か0.7秒に抑えられています。
ヘッド部にはフェライトヘッドであるGXヘッドを採用しています。

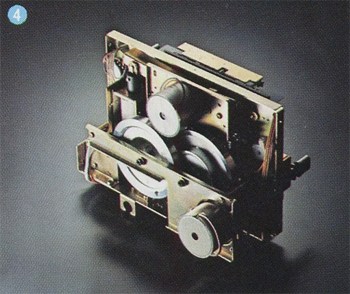

メカニズム部にはバイ・カウンターキャプスタンドライブ方式を採用しています。
この方式では往路と復路にそれぞれ専用のキャプスタンシャフトとピンチローラーを設ける事でテープ反転の際の立ち上がりを瞬時に行う事を可能にしています。

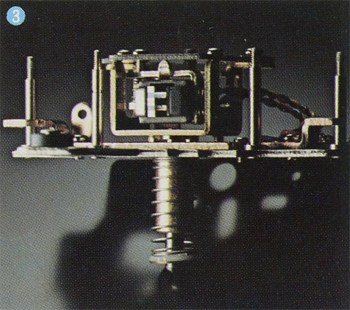

さらに、リニアモーション機構を搭載しています。この機構ではリバースカセットではヘッドがトレースするテープ上のトラックが往路と復路で異なるため、独自の精密駆動メカによって往復兼用の録再ヘッドを前後にシフトさせています。
使用モーター、平ベルト、フライホイールなどの構成部品にも十分な配慮をする事で往復の走行特性の均一化を図っています。
従来のカセットデッキでは、ヘッドにピン状のテープガイドが直接取り付けられていました。しかし、このテープガイドはテープとの接触面が狭いため、テープ厚や幅が繊細なカセットテープの形を崩さずにコントロールする事は難しく、テープエッジのまくれやテープのたわみ、圧着ムラ等の現象が起こりやすく、音質に悪影響を及ぼしがちでした。

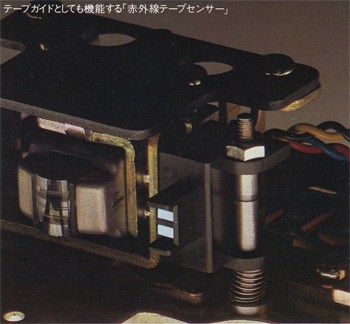

GXC-735Dではヘッドからテープガイドを離し、さらにこのテープガイドとテープとの接触面を広くした独自の走行メカニズムとする事で、往路復路とも安定したテープ走行を確保すると共に、赤外線テープセンサーや消去ヘッドもテープガイドの役目をはたしており、音質に影響を及ぼすヘッド部分でのテープのたわみや圧着ムラを追放しています。
キャプスタン駆動用には耐久性に優れ低ワウフラッターを可能にする電子制御DCモーターを、リール駆動用にはトルクの強い専用のDCモーターをそれぞれ搭載しています。
AKAI独自のADRシステムを搭載しています。
ADRシステムでは入力信号の周波数帯域とレベルに応じて録音イコライザーが自動的に可変し、高域における減磁作用による歪を防止します。
ノイズリダクションシステムとしてドルビーNRを搭載しています。

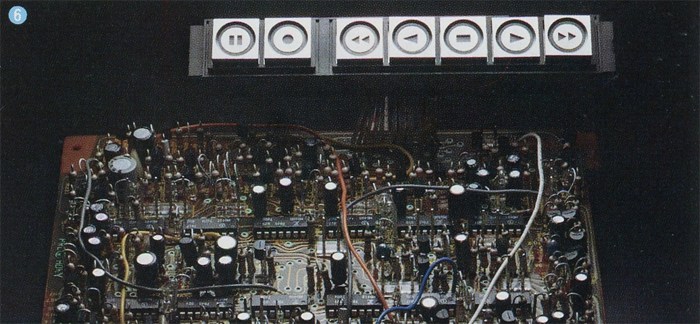

操作部にはダイレクトファンクションチェンジのプッシュボタン式を採用しています。各動作のタイミングはロジック回路で制御されています。
センサーライトコントロール・システムを採用しており、操作モードとスタンバイ状態を照明で明示しています。
Play、FF、RWD、Rec、Pauseのモード表示のほか、リピートスタンバイやポーズスタンバイではプレイボタンが点滅します。さらにレコーディングミュート時には録音ボタンが1秒間隔で点滅するタイミングインジケーター機能も搭載しています。
3段切換式のリバースセレクターを搭載しています。
片道の録音・再生、往路から1往復の録音・再生、往路からの一往復録音か復路からの片道録音と連続再生の3種類から選べます。
巻戻し/早送りボタンと往路・復路のプレイボタンを同時に作動させるとテープエンドからのオートプレイが可能です。
さらにオートプレイとメモリー機構を組み合わせる事でメモリープレイも可能です。
大型VUメーターを搭載しています。
また、+3dBと+7dBの2ステップで点灯するピークレベルインジケーターを搭載しています。
バイアスとイコライザーを切換えられる4ポジションテープセレクターを搭載しています。
タイマースタンバイ機構を搭載しており、タイマーと組み合わせる事で留守録音や目覚まし再生が可能です。
レコーディングミュート機構を搭載しており、レコーディング状態のままで無音録音の部分が作れます。
マイクとラインの入力回路が独立しており、ミキシング録音が可能です。
ボリュームには同軸式を採用しており、フェードインやフェードアウトが簡単に操作できます。
アウトプットボリュームを搭載しています。
機種の定格
型式 | ステレオカセットデッキ |
トラック方式 | 4トラック2チャンネルステレオ方式 |
テープ速度 | 4.75cm/s |
ワウ・フラッター | 0.045%WRMS |
周波数特性 | 35Hz~14kHz ±3dB(LNテープ) 35Hz~14kHz ±3dB(LHテープ) 35Hz~15kHz ±3dB(CrO2(SA)テープ) 35Hz~16kHz ±3dB(FeCrテープ) |
歪率 | 1.0%以下(1kHz、0VU、LN/LHテープ) |
S/N比 | 55dB(LN/LHテープ、第3高調波3%レベル基準聴感補正あり) 56dB(CrO2(SA)/FeCrテープ、第3高調波3%レベル基準聴感補正あり) ドルビーNR使用時:6dB改善(1kHz)、10dB改善(5kHz以上) |
バイアス周波数 | 85kHz |
ヘッド | 録再:GXヘッドx1 消去ヘッドx2 |
モーター | キャプスタン用:電子制御DCモーターx1 リール用:DCモーターx1 |
早送り、巻戻し時間 | 60秒(C-60テープ) |
入力レベル | Mic:0.25mV/-70dB/600Ω Line:70mV/-21dB/100kΩ |
出力レベル | Line:0~410mV(0VU時)/20kΩ以上 Headphone:0~100mV/8Ω |
電源 | AC100V、50Hz/60Hz |
消費電力 | 27W |
外形寸法 | 幅440x高さ150x奥行290mm |
重量 | 9.7kg |
付属 | コネクションコードx2 |
