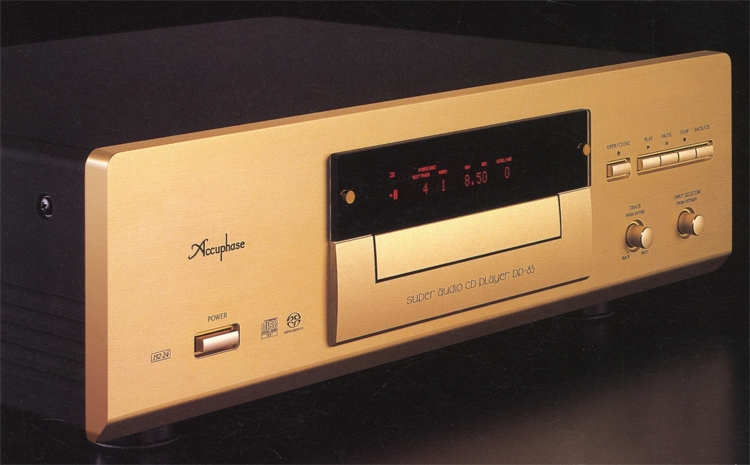

Accuphase DP-85
¥880,000(2001年7月発売)
解説

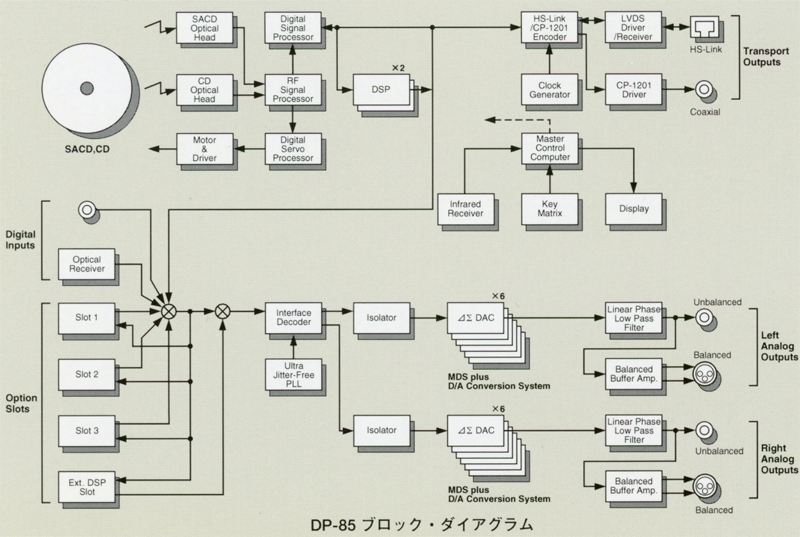

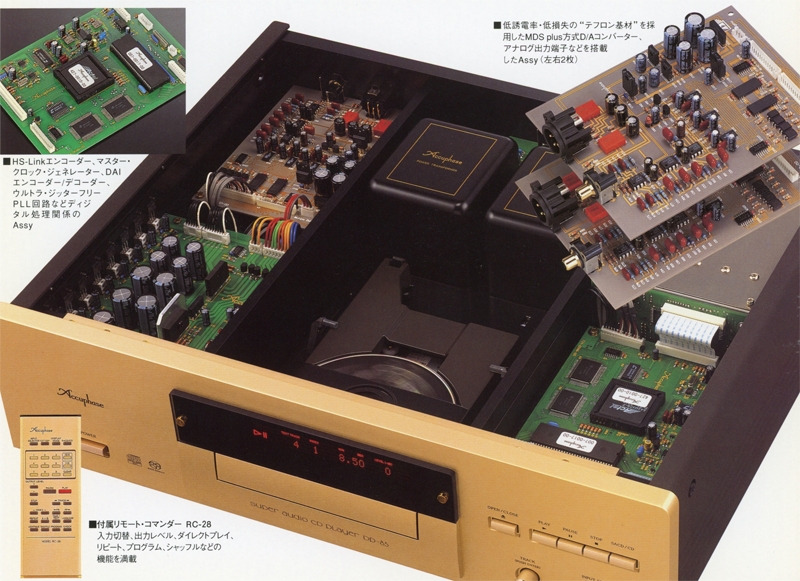

セパレート型SACDプレイヤーDP-100/DC-101のノウハウを受け継いで開発された一体型SACD/CDプレイヤー。
トランスポート部には専用のDSPを用いたデジタルサーボを装備しており、SACD/CD信号のより正確なピックアップを実現しています。
また、ピックアップには1レンズ/ツイン・ピックアップ高速アクセスメカニズムを搭載しており、SACD/CD切替時間とアクセス時間を短縮しています。
プロセッサー部はMDS plus方式D/Aコンバーターを搭載しており、2.8224MHz/1bitや192kHz/24bitなどの次世代フォーマットに対応しています。

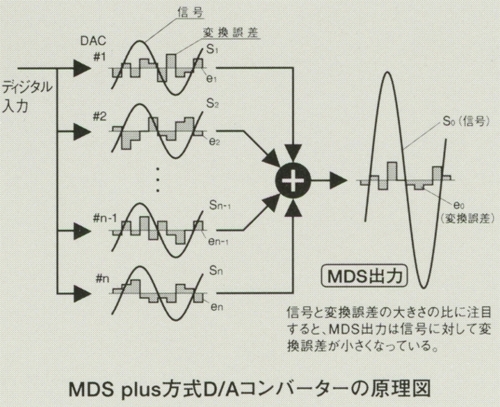

MDS(Multiple Delta Sigma)方式はデルタシグマ型D/Aコンバーターを複数個並列接続させる事で大幅な性能向上を図ったD/Aコンバーターです。並列加算後の全体の出力では変換誤差は相互に打ち消されるため、変換精度やS/N比、ダイナミックレンジ、リニアリティ、高調波歪などの諸特性を全て向上させる事が可能です。
MDS plus方式はMDS方式におけるD/Aコンバーターの電流出力信号を電圧出力に変換する電流電圧変換回路の動作を改良した方式で、回路の安定度が向上する事でより高い性能を実現しています。
DP-85ではデルタシグマ型D/Aコンバーターを6回路並列動作させており、コンバーター1回路の場合と比較して性能を2.45(√6)倍に向上しています。

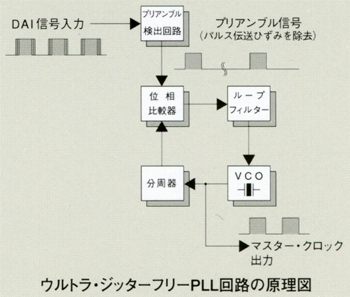

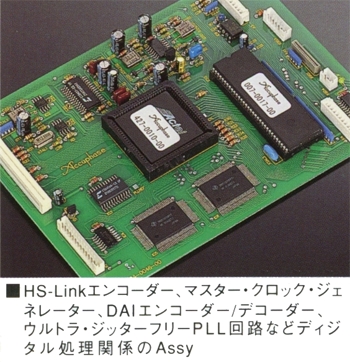

アキュフェーズ独自のウルトラジッターフリーPLL回路を搭載しており、ジッターやパルス伝送歪の影響を排除しています。
この回路はD/A変換の基準となるマスタークロックを入力信号から抽出する方式で、プリアンブル(信号の区切りを示すマーカー)検出回路と水晶振動子を用いたVCO(Voltage Controlled Oscillator)から構成されています。この構成によってプリアンブル二水晶発振回路を同期させ、ジッターやパルス伝送歪の影響を殆ど受けない回路を実現しています。

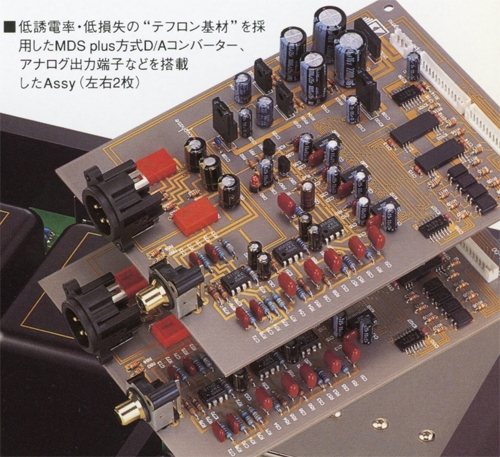

D/Aコンバーターのプリント基板には低誘電率・低損失のテフロン基板(ガラス布フッ素樹脂)を採用しています。
デジタルカプラーを採用しており、デジタル部とアナログ部の完全分離を行っています。
アキュフェーズ独自のデジタルオーディオインターフェースであるHS-Link用にRJ-45出力端子を装備しています。

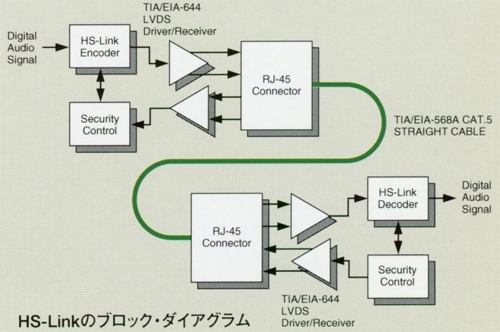

HS-Linkは最新のデジタル伝送技術を応用した独自のデジタルオーディオインターフェースで、著作権保護のため送受信の相互認証を行いながらLVDS方式(低電圧バランス伝送)によって専用のHS-Linkケーブル1本で2.8224MHz/1bit、192kHz/24bit、従来のデジタル信号などのデジタルオーディオデータの伝送が可能です。

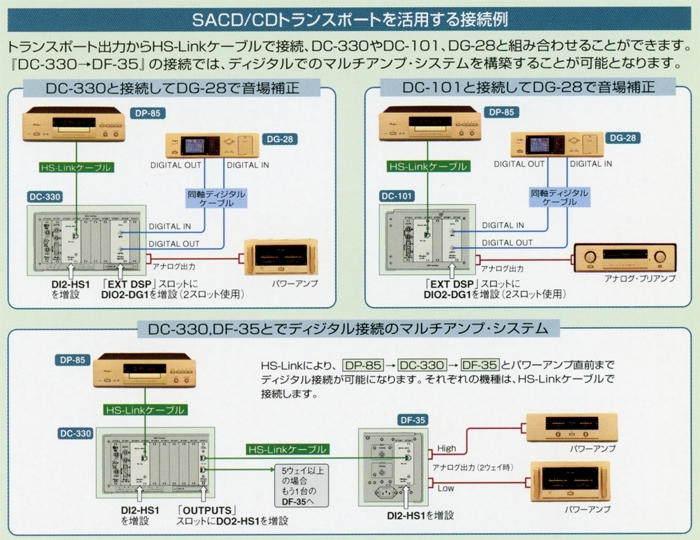

このHS-Link出力を用いてDC-330やDC-101、DG-28と組み合わせる事で可能となっており、DC-330とDF-35を組み合わせることでデジタルでのマルチアンプシステムの構築が可能です。

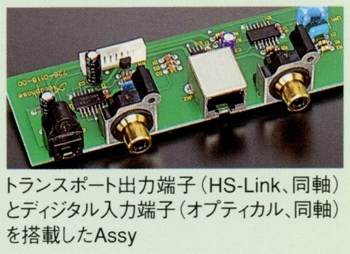

トランスポート部とD/Aコンバーター部を分離して独立して使用できるよう、HS-Linkと同軸の2系統のデジタル出力端子とデジタル入力端子を装備しています。
アナログ出力はバランスとアンバランスの2系統を装備しています。
デジタル方式のレベルコントロールを装備しており、0dBから-60dBまでの音量調節が可能です。
ディスプレイ部にはテキストデータ表示機能を装備しており、ディスク・タイトルやアーティスト名などのテキストデータが表示できます。
シャーシは徹底した防音・防振対策を施した強固な構造となっています。
脚部にはハイカーボン鋳鉄製のインシュレーターを装備しています。

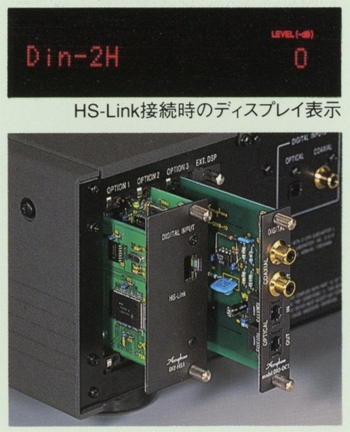

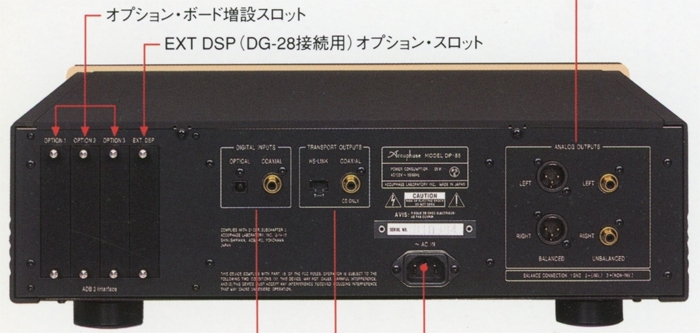

増設スロットを装備しており、最大4枚(入出力用3枚、EXT DSP用1枚)のオプションボード増設が可能です。

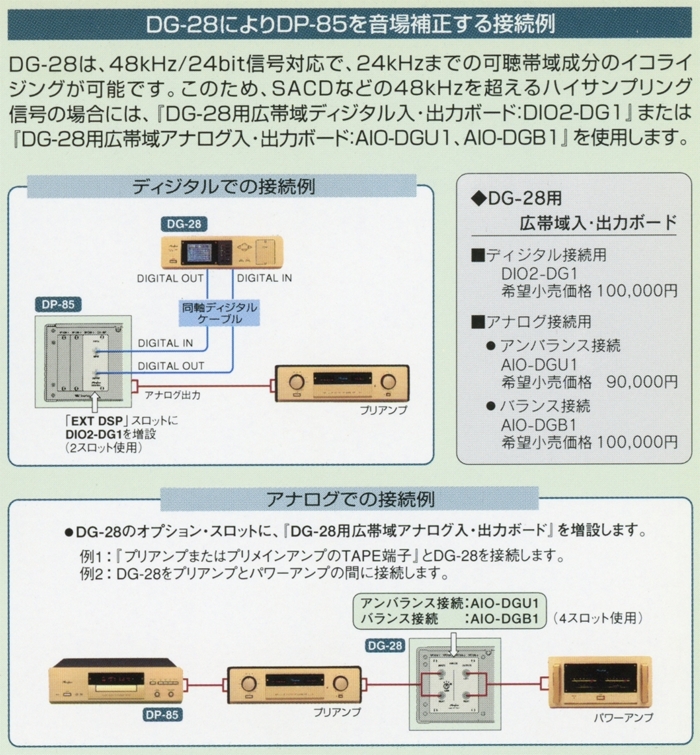

HS-Link入力ボードを増設する事でDP-100の接続や、EXT DSPオプションボードを増設することでDG-28が接続できます。

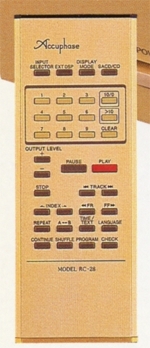

ワイヤレスリモコンRC-28が付属しています。
このリモコンでは入力切替や出力レベル、ダイレクトプレイ、リピート、プログラム、シャッフルなどの機能を装備しています。
DP-85のSACD信号やHS-LinkのSACD/CD信号は著作権保護のためオプションボードの各入出力端子(HS-Link以外)へ出力されず、デジタル録音ができません。また、各オプションの入力端子はプロセッサー部のデジタル入力端子になります。
機種の定格
型式 | SACD/CDプレイヤー |
<トランスポート部> | |
適合ディスク | SACD(2ch) CD |
読取り方式 | 非接触光学式 |
レーザーダイオード発光波長 | SACD用:650nm CD用:780nm |
デジタル出力 | HS-Link コネクタ形状:RJ-45 適合ケーブル:HS-Link専用ケーブル Coaxialフォーマット:EIAJ CP-1201準拠 |
<デジタルプロセッサー部> | |
デジタル入力 | Coaxialフォーマット:EIAJ CP-1201/AES3準拠 Opticalフォーマット:EIAJ CP-1201準拠 サンプリング周波数: 32kHz、44.1kHz、48kHz、88.2kHz、96kHz(各16~24bit 2ch PCM) ※オプションボードにて対応 176.4kHz、192kHz(各24bit 2ch PCM) 2.8224MHz(1bit 2ch DSD) |
D/Aコンバーター | 24ビット MDS plus方式 |
周波数特性 | 0.5Hz~50kHz +0 -3dB |
全高調波歪率 | 0.0008%(20Hz~20kHz間) |
S/N | 116dB |
ダイナミックレンジ | 112dB(24bit入力、LPF:off) |
チャンネルセパレーション | 108dB(20Hz~20kHz) |
出力電圧/出力インピーダンス | Balanced:2.5V/50Ω、平衡XLRタイプ Unbalanced:2.5V/50Ω、RCAフォノジャック |
出力レベルコントロール | 0~-60dB、1dBステップ(デジタル方式) |
<総合> | |
電源 | AC100V、50Hz/60Hz |
消費電力 | 25W |
外形寸法 | 幅475x高さ150x奥行397mm |
重量 | 19.2kg |
付属 | リモートコマンダー RC-28 AC電源コード プラグ付オーディオケーブル(1m) |
別売 | オプションボード デジタル入出力ボード DIO-OC1(¥40,000) HPCコアキシャル(BNC)入力ボード DI-BNC1(¥30,000) HPCオプティカル(ST)入出力ボード DIO-ST1(¥50,000) AES/EBU入出力ボード DIO-PRO1(¥60,000) HS-Link入力ボード DI2-HS1(¥100,000) DG-28用広帯域デジタル入出力ボード DIO2-DG1(¥100,000) |
